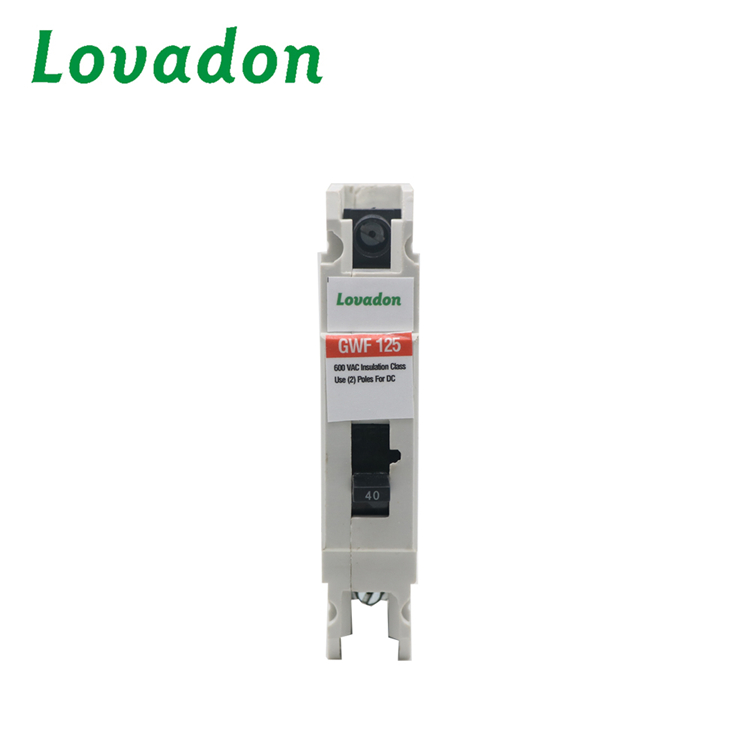

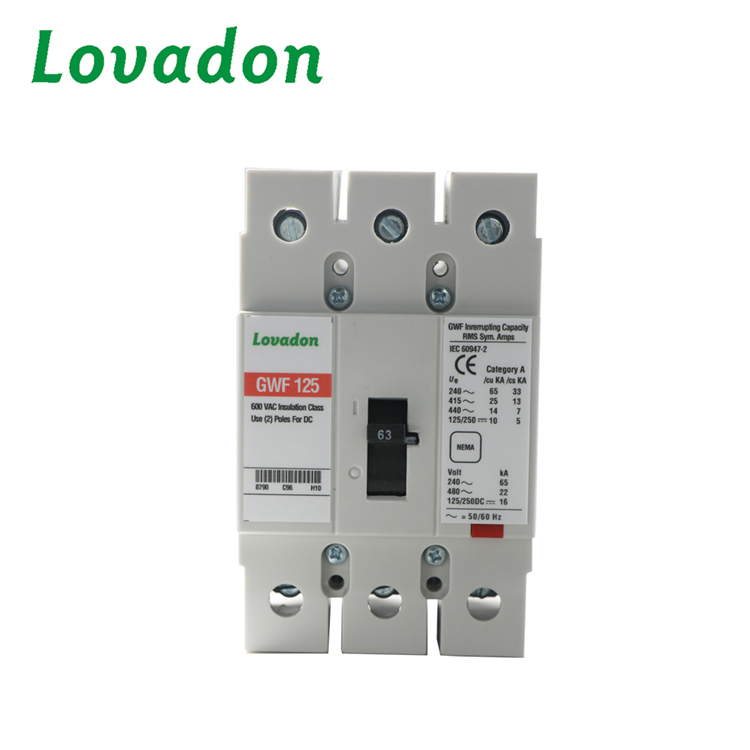

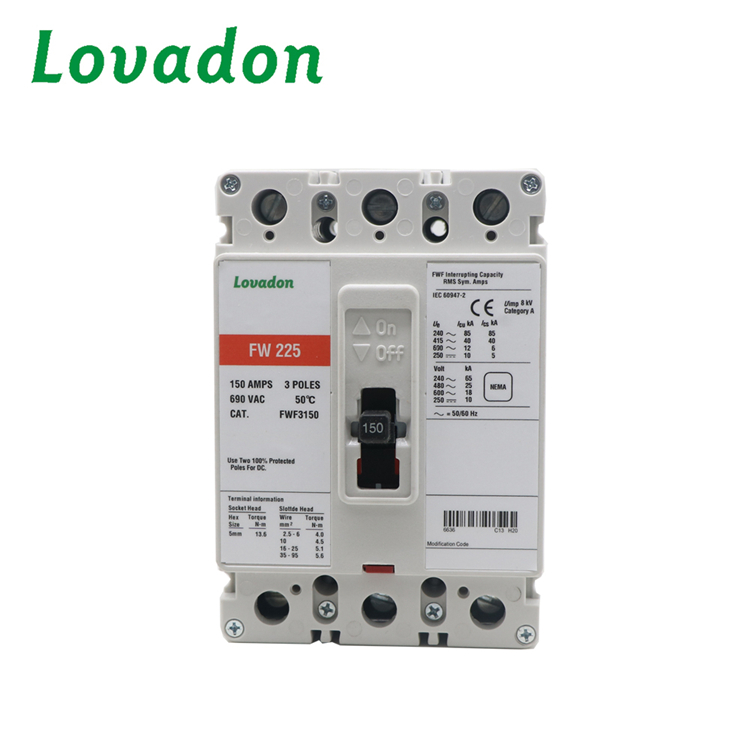

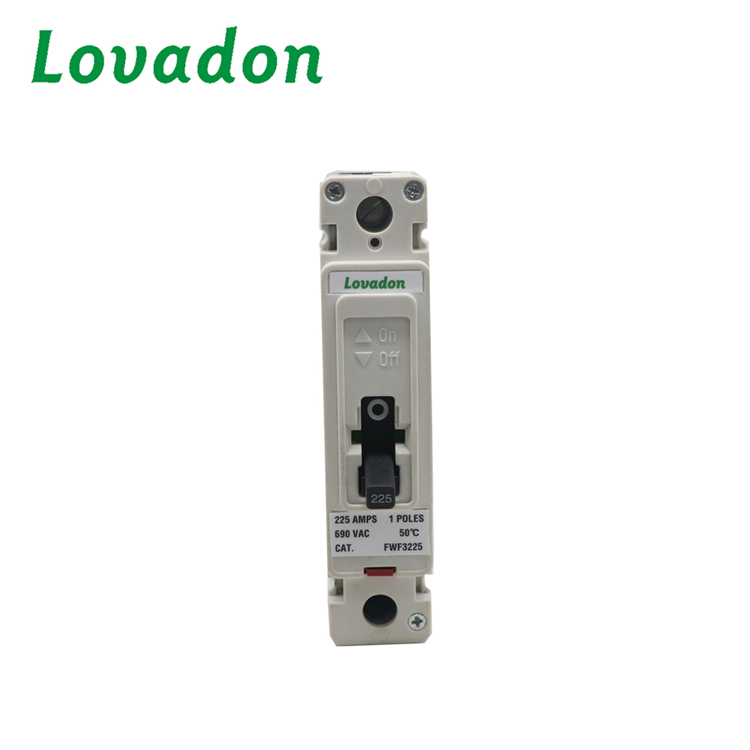

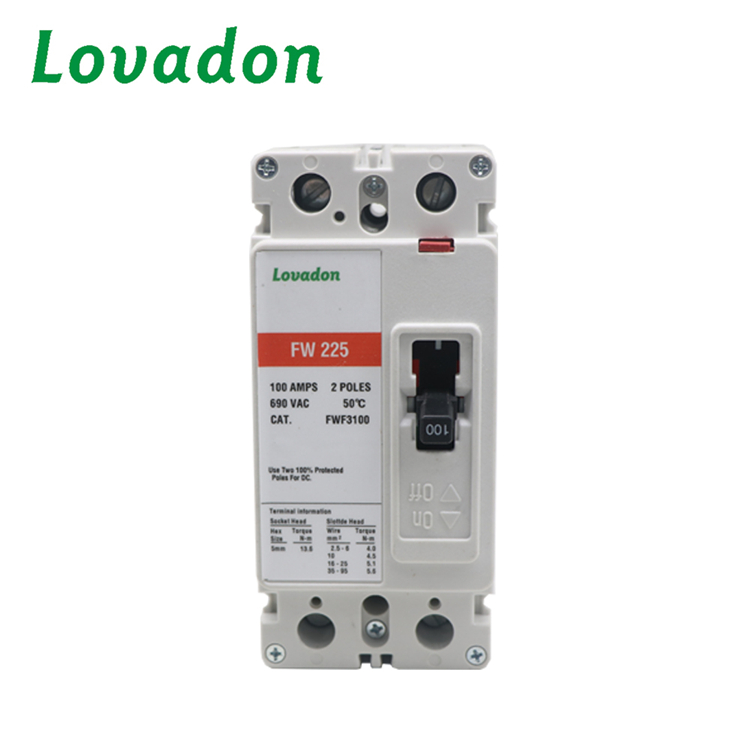

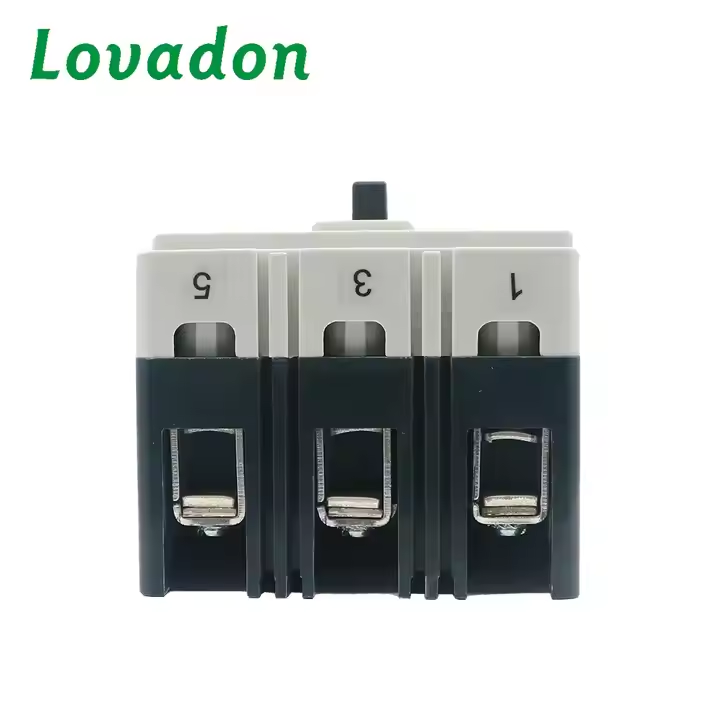

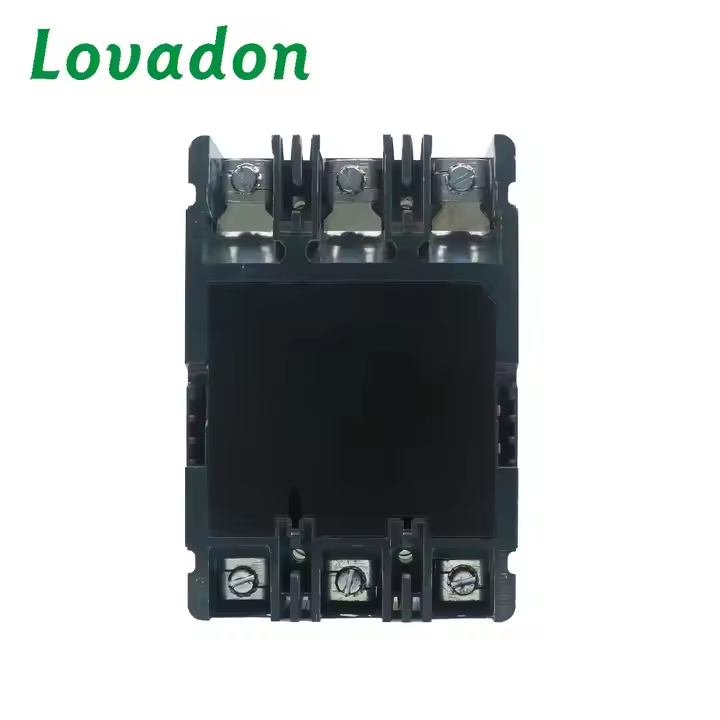

Frame Current (A) | 100 | 160 | 225 | 225 | 250 | ||||||||||
Model | GWF | FWF | FW | HFW | FWC | FWF | HFWF | FWCF | JW | HJW | JWC | ||||
Breaking Capacity (KA ms) 50/60HZ | |||||||||||||||
IEC60947-2 | 220-240 VAC | Icu | 18 | 65 | 40 | 85 | 100 | 200 | 85 | 100 | 200 | 85 | 100 | 200 | |
Ics | 9 | 33 | 40 | 85 | 100 | 150 | 85 | 100 | 150 | 85 | 100 | 150 | |||
380-415 VAC | Icu | - | 25 | - | 40 | 70 | 100 | 40 | 70 | 100 | 40 | 70 | 100 | ||
Ics | - | 13 | - | 40 | 70 | 75 | 40 | 70 | 75 | 40 | 70 | 75 | |||
660-690 VAC | Icu | - | - | - | 12 | 14 | 18 | 12 | 14 | 18 | 14 | 18 | 22 | ||
Ics | - | - | - | 6 | 7 | 9 | 6 | 7 | 9 | 7 | 9 | 11 | |||
250 VDC | Icu | - | 10 | - | 10 | 20 | 20 | 10 | 20 | 20 | 10 | 20 | 20 | ||
Ics | - | 5 | - | 5 | 10 | 10 | 5 | 10 | 10 | 5 | 10 | 10 | |||
NEMA | 240VAC | 18 | 65 | - | 65 | 100 | 200 | 65 | 100 | 200 | 65 | 100 | 200 | ||
480VAC | - | 22 | 25 | 25 | 65 | 100 | 25 | 65 | 100 | 35 | 65 | 100 | |||
600VAC | - | - | - | 18 | 25 | 35 | 18 | 25 | 35 | 18 | 25 | 35 | |||
Number of poles | 1 | 2,3 | 1 | 2,3,4 | 2,3,4 | ||||||||||
Rated Current | 16-100A | 16-160A | 16-225A | 16-225A | 125-250A | ||||||||||
Trip unit | Interchange able type | ● | |||||||||||||
Fixed type | ● | ● | ● | ● | ● | ● | ● | ● | ● | ||||||
Thermal magnetic | Fixed thermal type | ● | ● | ● | ● | ● | ● | ||||||||
adjustale termal type | Fixed | Fixed | ● | ● | ● | ● | |||||||||
Magnetic type | Fixed | Fixed | fixed | fixed,adjustable | fixed | adjustable | |||||||||
Rms Solid | LS | - | - | - | |||||||||||
LS1 | - | - | - | ||||||||||||
LSG | - | - | - | ||||||||||||
LS1G | - | - | - | ||||||||||||
Dimensions(mm) | H | W | D | H | W | D | H | W | D | ||||||
1P | 123.8 | 254.4 | 66.7 | 152.4 | 35 | 86 | - | - | - | ||||||
2P | 123.8 | 50.8 | 66.7 | 152.4 | 70 | 86 | - | - | - | ||||||
3P | 123.8 | 76.2 | 66.7 | 152.4 | 105 | 86 | 177.8 | 105 | 103 | ||||||
4P | 152.4 | 140 | 86 | 177.8 | 140 | 103 | |||||||||
Weight | 1PO.4 | 2PO.7 | 3P1 | 1PO.7;2P1.8;3P2.4;4P3.1 | 2P5.2 3P5.2 4P7.0 |
